Fiber Optik Teknolojisinde Kayıplar


Neden Fiber kullanıyoruz?
Fiber optik kablolarda kayıpları incelemeden önce neden fiber teknolojisine ihtiyaç duyuyoruz,
bunun iyice incelemek gerekiyor. Biz burada kayıplardan söz edeceğimiz için kısaca bu konuda
bilgi vermek istiyorum. Bunları Optik İletim Sistemlerinin Diğer İletim sistemleri karşılaştırarak verirsem daha yararlı olacağını düşünüyorum.

Yüksek Hızda İletim Sağlanması
- Uzun Yineleyici (Tekrarlayıcı ) Aralığı
     1 MHz'lik işaret için gücün yarıya düştüğü uzaklık;
      Bakır iletkende              250 m
      Eşeksenli iletkende      1.000 m
      Tek Modlu fiberde      10.000 m
Bunu Grafikle gösterirsek daha anlaşır;

Bir Silindir İçinde Yansıma

Yüzeydeki kusurlar nedeniyle sızıntı
Çözüm - Optik Kaplama





Koruyucu Kaplama
Saçınımın Etkisi







BAĞLAŞIM  KAYIPLARI
1) Yansıma  Kayıpları
2) Hizalama  Kayıpları
3) Fiber Uç Yüzeylerinin Düzgün Olmayışından
     Kaynaklanan Kayıplar
4) Optik ve Geometrik Uyumsuzluk Kayıpları


YANSIMA KAYIPLARI
 Yansımalar fiberin sonunda var olan kırılma indisindeki değişimden kaynaklanır.

bu ortamlar arasındaki bir ara yüzeyde (güç)
Fresnel yansıma katsayısı,
İle verilir.
HİZALAMA  KAYIPLARI
En büyük kuplaj verimini elde etmek için iki fiber özü arasında mükemmel bir
hizalama gereklidir.Yanlış hizalamadan kaynaklanan optik kayıplar,

    - Fiber tipine
    - Öz çapına
    - Optik gücün yayınım modları arasındaki   dağılımına bağlıdır.

Yanlış hizalamadan kaynaklanan optik kayıplar,

Fiber optik kablo konnektörüne uygulanan
mekanik yük kayıplara yol açar.


Yanlış Hizalama

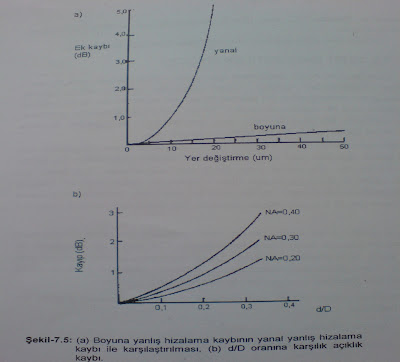

üç yanlış hizalama kaybını karşılaştırması
FİBER UÇ YÜZEYLERİNİN DÜZGÜN OLMAYIŞINDAN KAYAKLANAN KAYIPLAR.
Fiberlerin hizalanma problemlerine ek olarak, fiber uçlarının kalitesi ciddi olarak sonucu
 etkileyen bir diğer önemli parametredir. İdealde , fiber uçları düz ve yayılma eksenine dik
ve yüzeyler bir ayna gibi çok pürüzsüz olmalıdır. Uygun hazırlama teknikleri yapılsa da
 geriyekalan bozukluklar gözlenebilir.Bunlar ;
¨
    - Yüzey eğikliği
    - İç-dış bükeylik
    - Pürüzlülüktür


OPTİK VE GEOMETRİK UYUMSUZLUK KAYIPLARI
Birleştirilen iki fiberin geometrik ve optik karakteristikleri arasındaki
uyumsuzluk yüzünden meydana gelir.  Uyumsuzluklara konu olan
parametreler;

     Öz çapları
     Nümerik açıklık
     Kırılma indisi profilinin biçimi
     Yelek çapları
     Eşmerkezlilik
     Eliptikliktir






FAHRİ AKYOL / FİZİK
UĞUR KORKMAZ / FİZİK

Yararlanılan Kaynaklar:
www.fiberturk.com
www.uretim.meb.gov.tr
www.akademikfizik.net
Prof.Dr. Sedat Özsoy
